[건축사 공부] 지붕, 계단



2025.07.17 ㅣ 건축사 시험 D-66

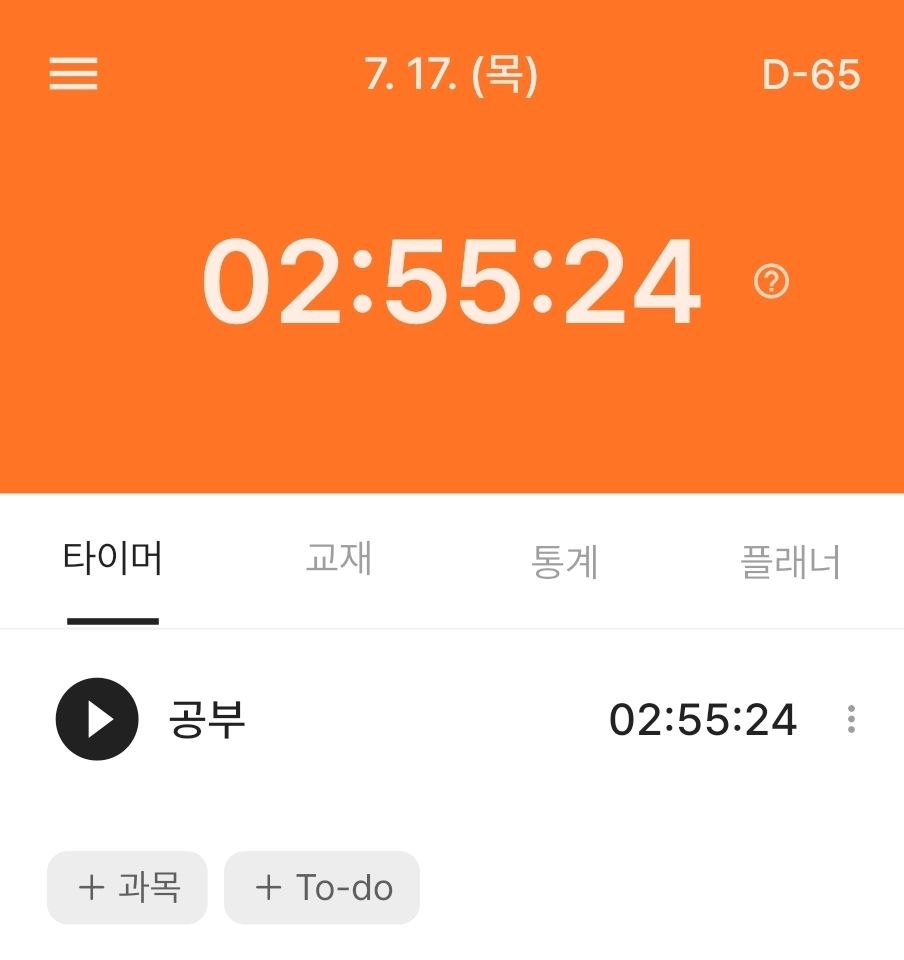

공부 : 2시간 55분, 카페 집 (3교시 기출)







• 피난문
  • 피난 방향으로 열리게 : 1층 바깥쪽, 2층 복도나 계단쪽으로 열리게
  • 문 앞에는 여유 공간 확보
  • 경사로 앞에는 수평면 1.2m 이상 필요

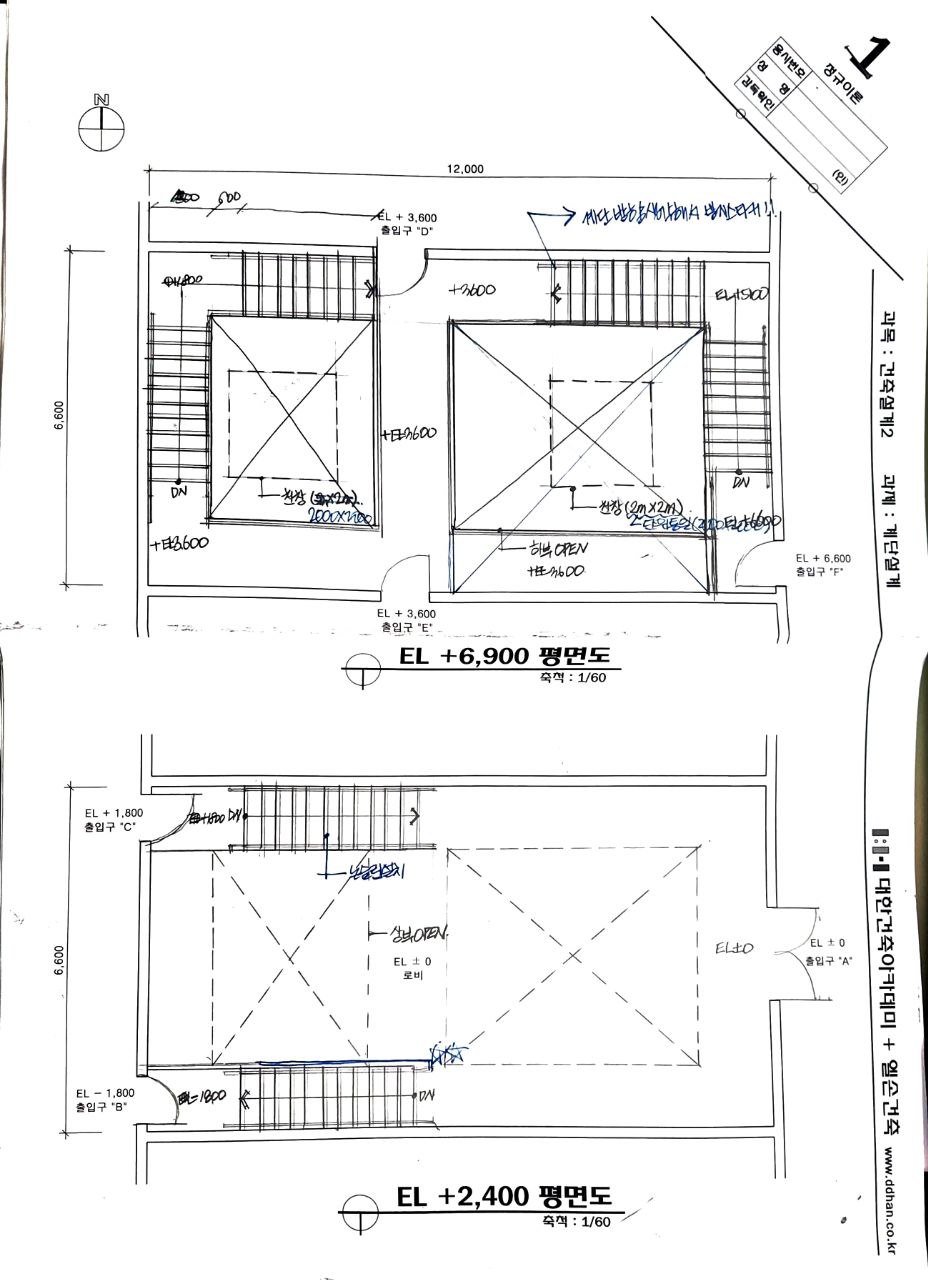

• 계단
  • 난간은 개방된 쪽에 설치하며, 벽 쪽은 생략 가능
  • 끝단 난간 빠지지 않게 주의한다.옥상이 아니여도 1층에서 지하갈 때 주의
  • 폭 3m 이상일 때 가운데 난간 그리기
  • 미끄럼 방지 계단 방향 보고 그리기
• 설비(관)
  • 신정통기관: 실내 공기 순환 및 신선 공기 유입을 위해 벽이나 창문 상단부에 설치한다. 주로 환기구 역할을 하며, 외부 공기와 내부 공기 교환 지점이다.
  • 환기팬: 주로 욕실, 주방, 화장실 천장이나 벽면에 설치해 내부 습기와 오염된 공기를 외부로 배출하는 역할을 한다.
  • 처마홈통: 지붕 처마 아래, 지붕 끝에 설치하여 빗물을 모아 배수로 보내는 홈통이다.
  • 선홈통: 처마홈통에서 빗물을 모아 아래로 흘려보내는 관 형태의 배수구로, 처마홈통에서 연결되어 벽면을 따라 설치된다.
  • 비막이 후레싱: 빗물이 내부로 침투하는 것을 막는 방수재다. 외부 마감재 바로 아래 위치한다
• 급기배기
  • 급기: 산속 신선한 공기 들이마시는 그림
  • 배기: 담배 연기 내뿜는 장면
  • 환기: 창문 열고 바람이 들락날락
  • 통기: 선풍기가 실내 공기만 돌리는 장면
• 배기 2종
  • 급기만 기계
  • 배기는 자연 (틈, 배기구 등)
  • 외부 공기를 강제로 넣고, 실내 공기는 자연스럽게 빠짐
  • 양압 유지가 필요할 때 사용 (먼지·벌레 유입 방지)
  • 예: 병원 수술실, 양호실 등
•  배기 3종
  • 급기는 자연
  • 배기만 기계
  • 실내 오염 공기를 강제로 배출, 외부 공기는 틈새로 들어옴
  • 음압 유지가 필요할 때 사용 (냄새나 오염 확산 방지)
  • 예: 화장실, 주방, 실험실, 쓰레기장 등
